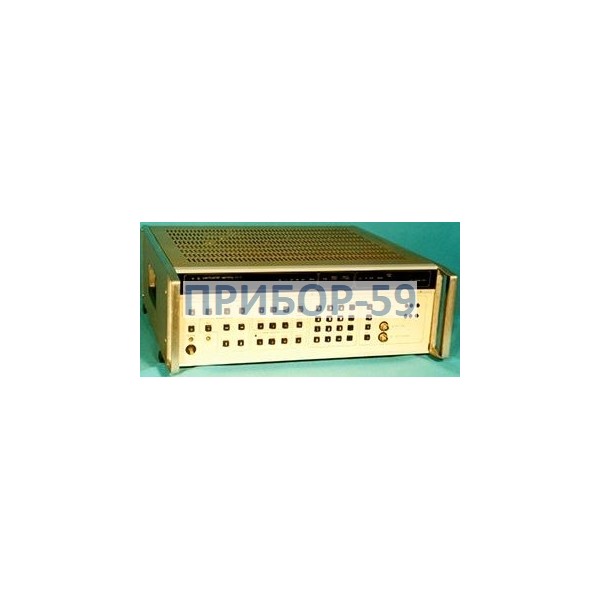

Синтезатор частоты измерительный Г7-1

Г7-1 синтезатор частоты измерительный предназначен для комплектования измерителей параметров систем связи с частотным разделением каналов (ЧРК).

Сфера применения: в научно-исследовательских работах, при разработке я проверке в процессе изготовления различных радиотехнических устройств.

Технические характеристики Г7-1:

Диапазон частот:

- несимметричные выходы 75 Ом; 50 Ом - от 10 Гц до 21 МГц;

- симметричный выход 600 Ом - от 200 Гц до 110 кГц;

- симметричный выход 150 Ом - от 10 кГц до 600 кГц;

- дополнительный выход - от 21 МГц до 60,99 МГц.

Дискретность установки частоты Г7-1 - 0,001 Гц.

Основная погрешность установки частоты - ± f∙10^-6 Гц, где f - установленная частота.

Относительная нестабильность частоты за 25 ч через 4 ч после включения - 10^-8.

Амплитудные характеристики

Пределы установки уровня выходного сигнала:

- 50 Ом - (-71,23±8,76 дБм);

- 75 Ом - (-72,99±7 дБм);

- 150 Ом - (-78,23±1,76 дБм);

- 600 Ом - (-72,99±7 дБм).

Дискретность изменения уровня выходного сигнала - 0,01 дБ.

Погрешность установки максимального уровня выходного сигнала на фиксированной частоте 10 кГц:

- 75 Ом; 600 Ом - ±0,08 дБ;

- 50 Ом - ±0,15 дБ.

Погрешность установки максимального уровня выходного сигнала Г7-1 на фиксированной частоте 50 кГц:

- 150 Ом - ±0,08 дБ.

Погрешность установки уровня при перестройке частоты в диапазоне от 10 кГц до 21 МГц - ±0,15 дБ.

Погрешность ослабления встроенного выходного аттенюатора на фиксированной частоте 10 кГц с шагом 2 дБ:

- от 2 дБ до 14 дБ - ±0,2 дБ;

- от 14 дБ до 24 дБ - ±0,3 дБ;

- от 24 дБ до 44 дБ - ±0,4 дБ;

- от 44 дБ до 78 дБ - ±0,5 дБ.

Спектральная чистота

Уровень интегральных фазовых шумов в полосе от 5 кГц до 30 кГц на частоте выходного сигнала 20 МГц - не более -54 дБ.

Уровень гармонических составляющих приборов синтезаторы Г7-1:

- от 200 Гц до 1 МГц - (-60 дБ);

- от 1 МГц до 5 МГц - (-55 дБ);

- от 5 МГц - (-45 дБ).

Уровень побочных (негармонических) спектральных составляющих - не более -66 дБ.

Фазовый сдвиг

Пределы установки фазового сдвига выходного сигнала - ±719,9°.

Дискретность Г7-1 - 0,1°.

Погрешность установки фазового сдвига - ±0,3°.

Качание частоты

Время перестройки:

- линейный однократный и непрерывный режимы - от 0,01 с до 99,99 с;

- логарифмический однократный и непрерывный режимы - от 0,1 с до 99,99 с.

Максимальная полоса качания синтезатора Г7-1 - полный частотный диапазон.

Непрерывность фазы - качание частоты без прерывания фазы в полном диапазоне частот.

Амплитудная модуляция

Глубина модуляции - до 100%.

Диапазон модулирующих частот - от 50 Гц до 50 кГц.

Фазовая модуляция

Пределы модуляции Г7-1 - от 0 до ±850°.

Диапазон частот - от 0 до 5 кГц.

Интерфейс - КОП.

Напряжение питания - 220±22 В.

Частота питания - 50±1 Гц.

Потребляемая мощность - 190 В·А.

Габариты - 488×173×507 мм.

Масса - 25 кг.
