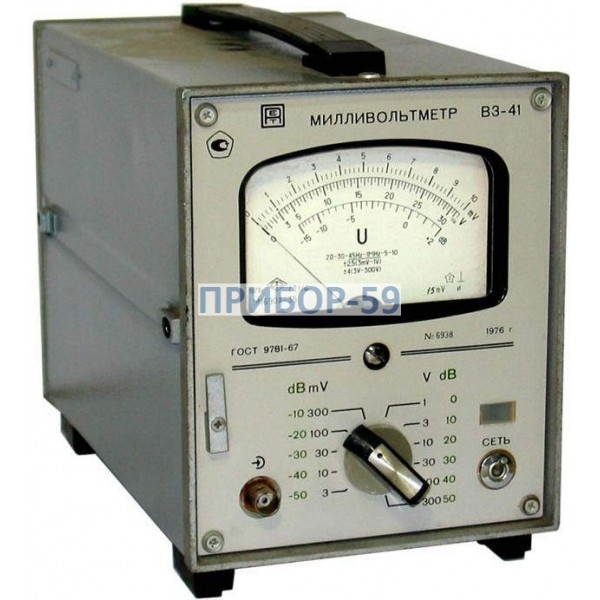

Милливольтметр В3-41 предназначен для измерение синусоидального напряжения переменного тока от 0,3мВ до 300В в диапазоне частот от 20Гц до 10МГц.
Показания прибора пропорциональны среднему значению, а шкала проградуирована в эффективных значениях синусоидального напряжения.
Прибор имеет отдельную шкалу проградуированную в децибелах. Уровень «0» децибел равен 0,775В.
Прибор может быть использован в качестве преобразователя переменного напряжения в постоянное по уровню эффективного значения синусоидального напряжения.
К прибору придается делитель ДН-109 с коэффициентом деления 1:10, позволяющий уменьшить емкость, подводимую к точке измерения.
Технические характеристики приборов милливольтметры В3-41:
Диапазон измеряемых напряжений - от 0,3мВ до 300В перекрывается пределами 3мВ; 10мВ; 30мВ; 100мВ; 300мВ и 1В; 3В; 10В; 30В; 100В; 300В.
Диапазон частот, измеряемых прибором переменных напряжений, - от 20Гц до 10МГц.
Нормальная область частот - 45Гц-1МГц.
Основная погрешность прибора милливольтметр В3-41, выраженная в процентах от конечного значения установленного предела измерения, не превышает ±2,5% на пределах измерения от 3мВ до 1В; ±4,0% на пределах измерения от 3В до 300В и с использованием внешнего делителя ДН-109 при измерении напряжений от 30мВ до 10В на пределах прибора 3мВ-1В.
Погрешность прибора, выраженная в процентах от конечного значения установленного предела измерения, в нормальной и рабочей областях частот не превышает значений, указанных в табл. 1.
Таблица 1 Погрешности прибора в нормальных и рабочих областях частот
Пределы | От 20Гц до 30Гц | Свыше 30Гц до 45Гц | Свыше 45Гц до 1МГц | Свыше 1МГц до 5МГц | Свыше 5МГц до 10МГц |
3мВ-1В | ±6,0 | ±4,0 | ±2,5 | ±4,0 | ±6,0 |
3В-300В | ±10,0 | ±6,0 | ±4,0 | ±6,0 | ±10,0 |
С делителем ДН-109 3мВ-1В | ±10,0 | ±6,0 | ±4,0 | ±6,0 | ±10,0 |
Как линейный преобразователь, прибор милливольтметр В3-41 обеспечивает на выходных клеммах напряжение 1В с погрешностью, не превышающей значений, указанных в таблице 1, при подаче на вход прибора переменного напряжения, равного конечному значению установленного предела измерения.
Выходное сопротивление преобразователя не менее 1 кОм.
Прибор имеет выход широкополосного усилителя со следующими параметрами:
- выходное напряжение 150мВ±15% (при полном отклонении указателя) в диапазоне частот 20Гц-5МГц;
- выходное сопротивление 50 Ом.
Нормальные условия эксплуатации прибора милливольтметр В3-41:
- температура окружающего воздуха - 293К±5К (+20ºС±5°С);
- относительная влажность - 65%±15%;
- атмосферное давление 105±4∙105Н/м2 (750мм.рт.ст.±30мм.рт.ст.).
Рабочие условия эксплуатации прибора милливольтметр В3-41:
- температура окружающего воздуха - от 243К (-30ºС) до 323К (+50ºС);
- относительная влажность - до 98% (при температуре +35°С);
- атмосферное давление - (от 6,1 до 10,4)∙104Н/м2 (460мм.рт.ст.-780мм.рт.ст.);
- напряжение сети:
- частотой 50Гц±1%, 220В ±10%;
- частотой 400Гц -3%...+7%, 220В ±5%.
Изменение показаний прибора милливольтметр В3-41, вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает половины основной погрешности на каждые 10° изменения температуры.
Дополнительная погрешность, вызванная отклонением формы кривой измеряемого напряжения от синусоидальной, не превышает величины Δ в процентах, которая определяется по формуле:
Δ - дополнительная погрешность в %, Uк - амплитуда гармонической составляющей, U1 -амплитуда первой гармоники; к - номер гармоники. Дополнительной погрешностью можно пренебречь при Δ менее 0,5 от основной погрешности.
Прибор милливольтметр В3-41 сохраняет свои характеристики в пределах норм при питании его от сети переменного тока напряжением 220В±10% частотой 50Гц±1% или 220В±5% частотой 400Гц -3%...+7% и содержанием гармоник до 5%.
Прибор позволяет измерять напряжение в цепях с постоянной составляющей. При этом необходимо учитывать, что сумма напряжений постоянной составляющей и эффективного значения измеряемого напряжения не должна превышать 350В.
Входное сопротивление прибора милливольтметр В3-41 на частоте 55Гц не менее 4 МОм; с внешним делителем ДН-109 не менее 1,0 МОм.
Входная емкость не превышает 35пФ на пределах 3мВ...1В, 15пФ на пределах 3В...300В и 15пФ при использовании делителя ДН-109. Емкость каждого из придаваемых к прибору кабелей не превышает 80пФ.
Прибор милливольтметр В3-41 допускает непрерывную работу в течение 16 часов при сохранении своих технических характеристик.
Мощность, потребляемая прибором от сети, не превышает 15В∙А.
Габаритные размеры прибора милливольтметр В3-41 - 328x170x206мм.
Габаритные размеры укладочного ящика - 432x290x332мм.
Габаритные размеры транспортной тары - 628x438x582мм.
Масса прибора - 6кг, в укладочном ящике - 15кг, в транспортной таре - 35кг.
Время прогрева прибора милливольтметр В3-41 - 5 минут.
Наработка на отказ - не менее 2500 часов.
