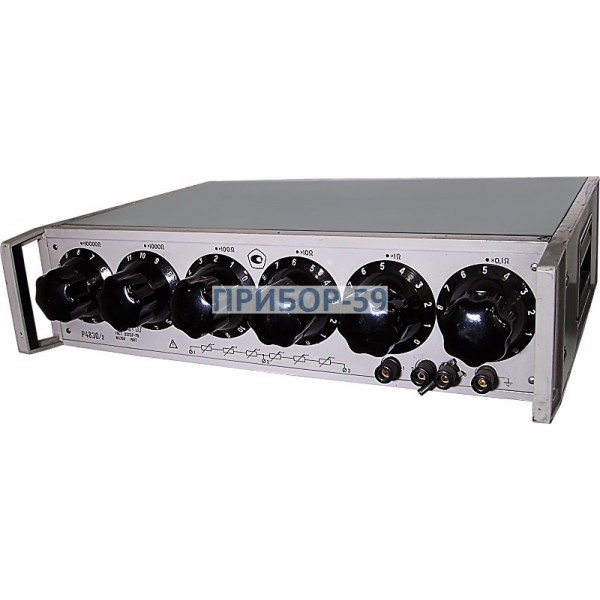

Магазин сопротивления Р4830/3

Распечатать

Магазин сопротивления Р4830/3 (ГОСРЕЕСТР) купить с поверкой по выгодной цене производителя . Доставка по всей России в города: Москва (мск), Санкт-Петербург (спб), Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Тольятти, Ижевск, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Рязань, Астрахань, Набережные челны, Пенза, Липецк, Киров, Чебоксары, Тула, Калининград, Курск, Севастополь, Улан-Удэ, Ставрополь, Сочи, Тверь, Магнитогорск, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Симферополь, Калуга, Смоленск, Волжский, Саранск, Курган, Череповец, Орел, Вологда, Якутск, Владикавказ, Подольск, Грозный, Мурманск, Тамбов, Стерлитамак, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола, а также другие. Телефон в Перми: +7(342)247-91-13, электронная почта: info@pribor-59.ru, ООО "ППК". Гарантия изготовителя.

Артикул товара: 2234847

Краткие характеристики:

Диапазон сопротивления от 1,0 Ом до 1222221 Ом
Класс точности 0,05/2,5·10^-7

Подробнее

Описание
Отзывы

Назначение прибора Магазин сопротивления Р4830/3

Магазины сопротивления Р4830/3 (ГОСТ 23737-79) предназначены для работы в цепях постоянного и переменного тока частотой до 50 kHz в качестве меры электрического сопротивления. Нормальные условия применения магазина Р4830/3:
    температура окружающего воздуха (20±2) °С;
    относительная влажность воздуха от 25 до 80%;
    атмосферное давление (84 — 106,7) кПа [(630 — 800) mm Hg].

    Рабочие условия применения магазина Р4830/3:
    температура окружающего воздуха   (20±10) °С;
    относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур;
    атмосферное давление (84—106,7) кПа (630 — 800) mm Hg].

    Технические характеристики

    Класс точности магазина Р4830/3 сопротивления 0,05/2,5•10^-7. Диапазон значений воспроизводимого сопротивления: Р4830/3 от 1,0 до 1222221 Ω ступенями через 1,0 Ω.

    Среднее значение начального сопротивления магазина Р4830/3 (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) Rо, его вариация ΔRо и код ОКП соответствуют значениям, указанным в табл. 1.

Таблица 1.

Магазин сопротивления Р4830/3
Среднее значение начального сопротивления, Ω		Вариации начального сопротивления, Ω		Код ОКП
Через обычные зажимы «1»-«2»	Через низкоомные зажимы «2»-«3»	Через обычные зажимы «1»-«2»	Через низкоомные зажимы «2»-«3»
0,03	0,02	0,003	0,002	42 2513 0174 03

    Номинальная мощность рассеивания каждой ступени декады «Х10000Ω» не превышает 0,025 W, «Х100000Ω» не превышает 0,0025 W.
    Номинальная мощность рассеивания каждой ступени декад «Х1Ω»    «Х10Ω», «Х100Ω»,   «Х1000Ω»   не   превышает 0,25 W, «Х0.1Ω» - 0,025 W, «Х0,01Ω» - 0,0025 W; максимальная мощность рассеивания каждой ступени декады «Х100000Ω» не превышает 0,005 W, «Х10000Ω» - 0,05 W,«Х1000Ω»,   «Х100Ω»,   «Х10Ω»,   «Х0,01Ω» - 0,5 W,«Х0,1Ω» - 0,05 W,   «Х0,01Ω» - 0,005W.
    Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального в нормальных условиях применения определяется по формуле (1):

δ1=±(0,05 + 2,5 · 10-5(Rk/R-1)) (1)

    Где Rk – наибольшее значение сопротивления магазина Р4830/3, Ω;
    R – номинальное значение включенного сопротивления, Ω.

    Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δ в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившемся состоянии теплового равновесия и мощности рассеивания не выше номинальной, номинальном токе магазина Р4830/3 при включении декад «Х0,1Ω» и «Х0,01Ω» не более 0,3 А.
    Предел допускаемой дополнительной погрешности магазина Р4830/3, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления Rmax, численно равен значению, определяемому по формуле (1).
    Начальная индуктивность и индуктивность магазина Р4830/3 при включении сопротивления не более 1 Ω (включая начальную индуктивность) через низкоомные зажимы не превышает 1 μH.
    Предельные значения постоянной времени τ магазина Р4830/3, при исключении начальной индуктивности, и соединении экрана с низкоомным выводом, не превышают значений, указанных в табл. 2 (для сопротивления от 105 до 106 Ω τ нормируется при мощности рассеивания 0,025 W).

Таблица 2.

Номинальное значение включенного сопротивления, Ω	Постоянная времени, τ, с
	При номинальной мощности одной ступени, W
	0,025	0,25
Св. 1 до 10	-	2 · 10^-7
Св. 10 до 10³	-	1 · 10^-7
Св. 10³ до 10⁴	-	5 · 10^-7
Св. 10⁴ до 10⁵	1 · 10^-6	-
Св. 10⁵ до 10⁶	1 · 10^-5	-

Верхний предел частотного диапазона для каждой декады магазина Р4830/3 соответствует значениям, указанным в табл. 3.

Таблица 3.

Декада, Ω	Верхний предел частотного диапазона, kHz
0,01	-
0,1	-
1	10,0
10	50,0
10²	50,0
10³	10,0
10⁴	5,0
10⁵	0,5

    При включении более одной декады верхний предел частотного диапазона не должен превышать 20,00 kHz.
    Предел допускаемой дополнительной погрешности магазина Р4830/3, вызванный изменением частоты от нуля до верхнего предела частотного диапазона по табл. 3 (частотная погрешность), при мощности рассеивания не выше номинальной, в нормальных условиях применения и при установившемся тепловом равновесии, не превышает значений, определенных по формуле (1).
    Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина Р4830/3 в рабочих условиях применения не менее 2•1010 Ω.
    Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина Р4830/3 в рабочих условиях применения выдерживает в течение 1 минуты действие испытательного напряжения 2 kV переменного тока частотой 50 Hz.
    Габаритные размеры магазина Р4830/3, не более 490х135х365 мм. Масса магазина Р4830/3, не более 8,5 kg.
