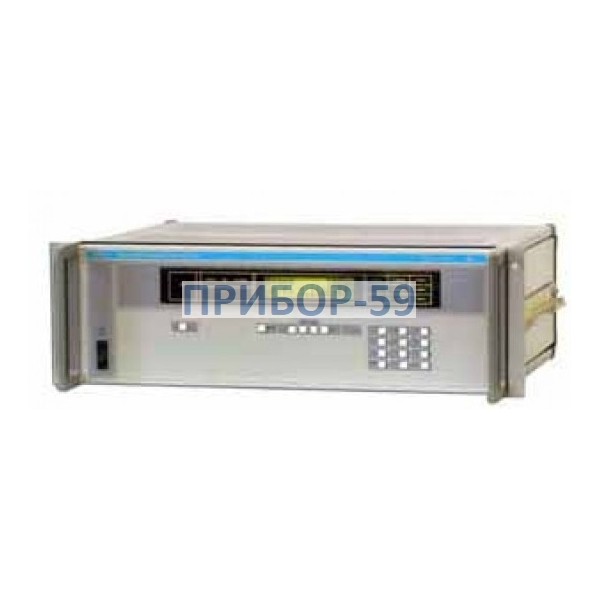

Приемник-компаратор ЧК7-54

ЧК7-54 приемник-компаратор предназначен для измерения отклонения частоты высокостабильных кварцевых или квантовых опорных генераторов.

Технические характеристики ЧК7-54:

Входные сигналы - 5 МГц; 10 МГц.

Частота выходных синусоидальных сигналов:

- синусоидальные - 1 МГц; 5 МГц; 10 МГц;

- ТТЛ - 10 МГц.

Пределы допускаемой относительной погрешности измерения относительной отстройки частоты высокостабильного генератора за 24 часа - не более ±1·10^–12.

Пределы относительной погрешности по частоте выходных сигналов в режиме слежения за космическими аппаратами ГЛОНАСС/GPS - не более ±2·10^–12.

Среднеквадратическое значение напряжения выходных сигналов на нагрузке 50 Ом - от 0,5 В до 1,2 В.

Среднеквадратическое относительное двухвыборочное отклонение частоты выходных сигналов через 2 часа после включения при работе от внутреннего опорного генератора:

- за 1 с - не более 1,5·10^–11;

- за 10 с - не более 6·10^–12;

- за 100 с - не более 3·10^–12.

Параметры сигнала ЧК7-54 на выходе основной и вспомогательной (задержанной) ШВ:

- период следования импульсов - 1 с;

- полярность импульсов - положительная;

- длительность импульсов - от 10 мкс до 30 мкс;

- амплитуда импульсов на нагрузке 50±5 Ом - не менее 2 В.

Диапазон сдвига вспомогательной ШВ относительно основной ШВ (шаг 10 нс) - от 0 до 999999,99 мкс.

Предел допускаемой погрешности синхронизации основной ШВ с внешней эталонной ШВ - ±30 нс.

Питание компаратора ЧК7-54 от сети переменного тока:

- напряжение - 220±22 В;

- частота - 50±1 Гц.

Питание от источника постоянного тока - 27 В.

Потребляемая мощность:

- в режиме прогрева (30 мин) - 160 В∙А;

- от источника постоянного тока - 110 Вт.

Габаритные размеры - 520×160×425 мм.

Масса - не более 15 кг.

Принцип действия приборов приемники-компараторы ЧК7-54 основан на измерении приращения (набега) разности фаз во временной области сигналов ШВ, формируемой из опорной частоты встроенного или внешнего генератора, и сигналов эталонной ШВ, формируемой по результатам приема и обработки сигналов СРНС ГЛОНАСС/GPS, с последующим определением относительной погрешности по частоте внешнего генератора в режиме приемника-компаратора или автоматической синхронизации внутреннего опорного рубидиевого генератора в режиме стандарта частоты.

Условия эксплуатации:

Температура окружающего воздуха - от +15° С до +35° С.

Относительная влажность воздуха при +25° С - не более 95%.

В приемнике-компараторе ЧК7-54 реализован стандарт частоты, автоматически синхронизируемый по сигналам СРНС ГЛОНАСС/GPS.
