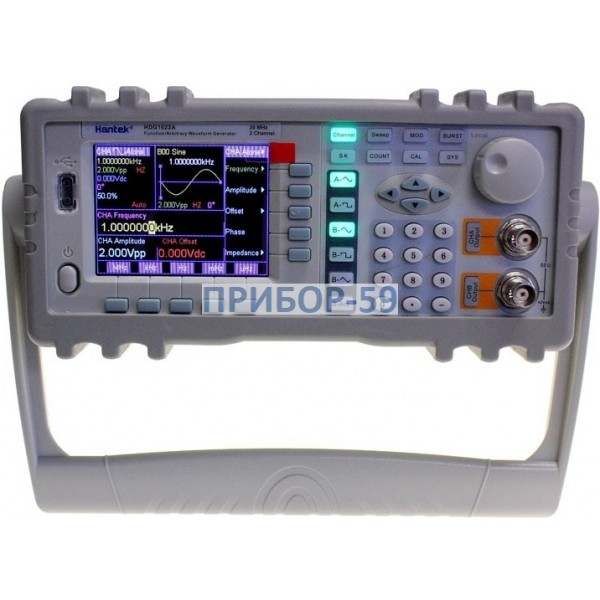

Генератор сигналов HANTEK HDG-1022A

Генератор сигналов HANTEK HDG-1022A (ГОСРЕЕСТР) купить с поверкой по выгодной цене производителя, в наличии как б/у со складского хранения, так и новый текущего года выпуска. Доставка по всей России в города: Москва (мск), Санкт-Петербург (спб), Новосибирск, Екатеринбург, Нижний Новгород, Казань, Челябинск, Омск, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Волгоград, Краснодар, Саратов, Тюмень, Тольятти, Ижевск, Барнаул, Ульяновск, Иркутск, Хабаровск, Ярославль, Владивосток, Махачкала, Томск, Оренбург, Кемерово, Новокузнецк, Рязань, Астрахань, Набережные челны, Пенза, Липецк, Киров, Чебоксары, Тула, Калининград, Курск, Севастополь, Улан-Удэ, Ставрополь, Сочи, Тверь, Магнитогорск, Иваново, Брянск, Белгород, Сургут, Владимир, Нижний Тагил, Архангельск, Чита, Симферополь, Калуга, Смоленск, Волжский, Саранск, Курган, Череповец, Орел, Вологда, Якутск, Владикавказ, Подольск, Грозный, Мурманск, Тамбов, Стерлитамак, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола, а также другие. Телефон в Перми: +7(342)247-91-13, электронная почта: info@pribor-59.ru, ООО "ППК". Гарантия изготовителя.

Генератор сигналов HANTEK HDG-1022A

  • Прямой цифровой синтез,2 независимых канала
  • 3.5" TFT экран
  • Минимимальный стаибильный выход: 1мВ (50 Ом)
  • Качающаяся частота (свип), качающаяся амплитуда (свип), выбросы и функция сложения A и B
  • Защита от перенапряжения, по току, от КЗ, от переполюсовки
  • Опционально: RS232, USB интерфейс, частотомер;



ХАРАКТЕРИСТИКИ

Диапазон частот (синус) 40uHz~20MHz
Характеристики канала 1
Характеристики выходного сигнала
Тип синус, меандр, импульс, постоянный
Длина сигнала 4 - 16000 точек
Скорость сэмплирования 180 Мточек/сек
Амплитудное разрешение 10 бит
Подавление синусодиальных гармоник .50dBc (.1MHz), . 40dBc (1MHz ~ 20MHz), .30dBc (20MHz ~ 40MHz)
Искажение синуса .0.5 % (20Hz ~ 200kHz)
Время нарастания и спада для импульса .20ns
Выброс на импульсе .5%
Заполнение меандра 50%
Заполнение импульса 0.1%~ 99.9%
Частотные характеристики
Диапазон частот синус:40µHz - 2kHz, разрешение: 40µHz; 2kHz - максю частота, разрешение: 40 mHz; меандр: 40µHz~20mHz; pluse:40µHz~10mHz
Точность частоты ±(5*10-5+40mHz)
Стабльность частоты ±5*10-6/3 часов
Амплитудные характеристики
Диапазон 2mVpp ~ 20Vpp (высокий импеданс)
Разрешение 20mVpp (амплитуда>2Vpp), 2mVpp (амплитуда<2Vpp)
Точность ±(1%+2mVrms) (высокий импеданс, RMS, 1kHz)
Стабильность ±0.5%/3 час
Гладкость ±5% (частота<1MHz), ±10% (1MHz ~ 10MHz),
±20% (10MHz ~ 60MHz)
Выходной импеданс 50 Ом
Устанавливаемый диапазон амплитуды синуса (50 Ом) 1mVpp ~ 10Vpp, .10MHz;
1mVpp ~ 5Vpp, .40MHz;
1mVpp ~ 2Vpp . 40MHz
Устанавливаемый диапазон амплитуды (высокий импеданс) 2mVpp ~ 20Vpp, .10MHz;
2mVpp ~ 10Vpp, .40MHz;
2mVpp ~ 4Vpp .40MHz
Характеристики сдвига
Диапазон >±10V (высокий импеданс)
Разрешение 20mVdc
Точность ±(1%+20mVdc)
Свип(линейный свип частоты или амплитуды)
Диапазон свободный
Шаг свипа любое значение больше разрешения
Скорость 10ms~60s/шаг
Режимы нарастание, убывание, нарастание-убывание
ручной режим шаг/время
Характеристики FM
Модулирующий сигнал внешний или внутренний
FM отклонение 0%~20%
Характеристики AM
Модулирующий сигнал внешний или внутренний
Отклонение 0%~120%
Shift Keying Characteristics
FSK произвольная установка несущей частоты и частоты скачка
ASK произвольная установка несущей амплитуды и амплитуды скачка
PSK фаза скачка 0-360, резрешение resolution 11.25°
Альтернативная скорость 10ms~60s
Выходные характеристики канала B
Харатеристики сигнала
Тип 32 типа, такие как синусоида, меандр, пила, лестница и т.д.
Длина сигнала 1024 точки
Сэмплирование 12.5 Мегаточек/с
Разрешение по амлитуде 8 бит
Частотные характеристики
Диапазон Синус: 10mHz~1MHz; другие формы: 10mHz~100kHz
Частотное разрешение 10mHz
Частотная точность ±(1.10-5+10mHz)
Амплитудные характеристики
Диапазон 50mVpp~20Vpp (высокий импеданс)
Разрешение 20mVpp
Выходной импеданс 50 .
Гармонические характеристики (частота канала B - гармоника сигнала на канале A)
Время 0.1 - 250.0 раз
Гармоническая частота <1MHz
Регулировка фазы грубоая: 11.25 град/шаг, точная: 2 град/шаг
Характеристики выбросов(сигнал на канале B используется как сигнал выброса)
Частота канала B 40mHz ~ 1MHz
Частота выброса 10mHz ~ 50kHz
Счетчик выброса 1~65000 циклов
Режим выброса постоянно или разово
TTL выход
Характеристики сигнала нарастание спад меандра .20ns
Частота такая же как на канале А
Амплитуда TTL, CMOS совместимаяe, низкий уровень <0.3V, высокий >4V
Обшие характеристики
Питание Напряжение: AC220V (±10%), AC110V (±10%) (правильно устанавливайте переключатель выбора напряжения); частота: 50Hz (±5%)   мощность: <45VA
Среда Температура: 0~40. влажность: <80%
Экран TFT экран, 320*240
Размераы и вес 415mm 295mm 195mm; 3.5кг
Опциональнаые части
Удаленное управление USB
RS232
Частотомер Диапазон: 1Hz~200MHz; Амплитуда сигнала: 100mVpp~20Vpp
Мак. выходная мощность: 7W (8., 1W (50 .) Макс. выходное напряжение: 22Vpp
Усилитель мощности Полоса пропускания 1Hz-200kHz
